BOMBA


Tu
Producto

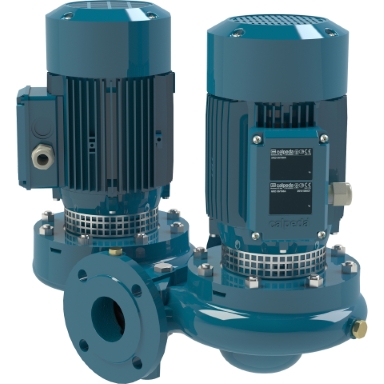

NRD4 65/160B
70MD1180000



Descargar Ficha Tecnica




Loading...

Ficha De Bomba Y Motor

n (rpm): 1450
N. de rodetes: 2
H max (m): 8.20
H min (m): 2.50
Q min (mc/h): 10.80
Q max (mc/h): 37.80
Pn (kW): 1.10
Pn (HP): 1.50
Diámetro de rodetes (mm): 162.00
Tipo de motor: IM
Fases de motor: 3~
Un (V): 230/400
fq (Hz): 50
Polos: 4
In (A): 5 / 2.9
Clase de aislamiento: F
Servicio: S1
Min temperatura de liquido (°C): -10.00 °C
IE: IE3-84.1
protección de ingreso (IP): IP 54

Materiales

Cuerpo bomba: Cast iron GJL 200 EN 1561
Acoplamiento motor bomba: Cast iron GJL 200 EN 1561
Rodete: Cast iron GJL 200 EN 1561
Eje: Cr-Ni steel 1.4305 EN 10088 (AISI 303)
Sello mecánico: Carbon-Ceramic-NBR
Contrabridas: Steel S235JR 1.0038 EN 10025-2

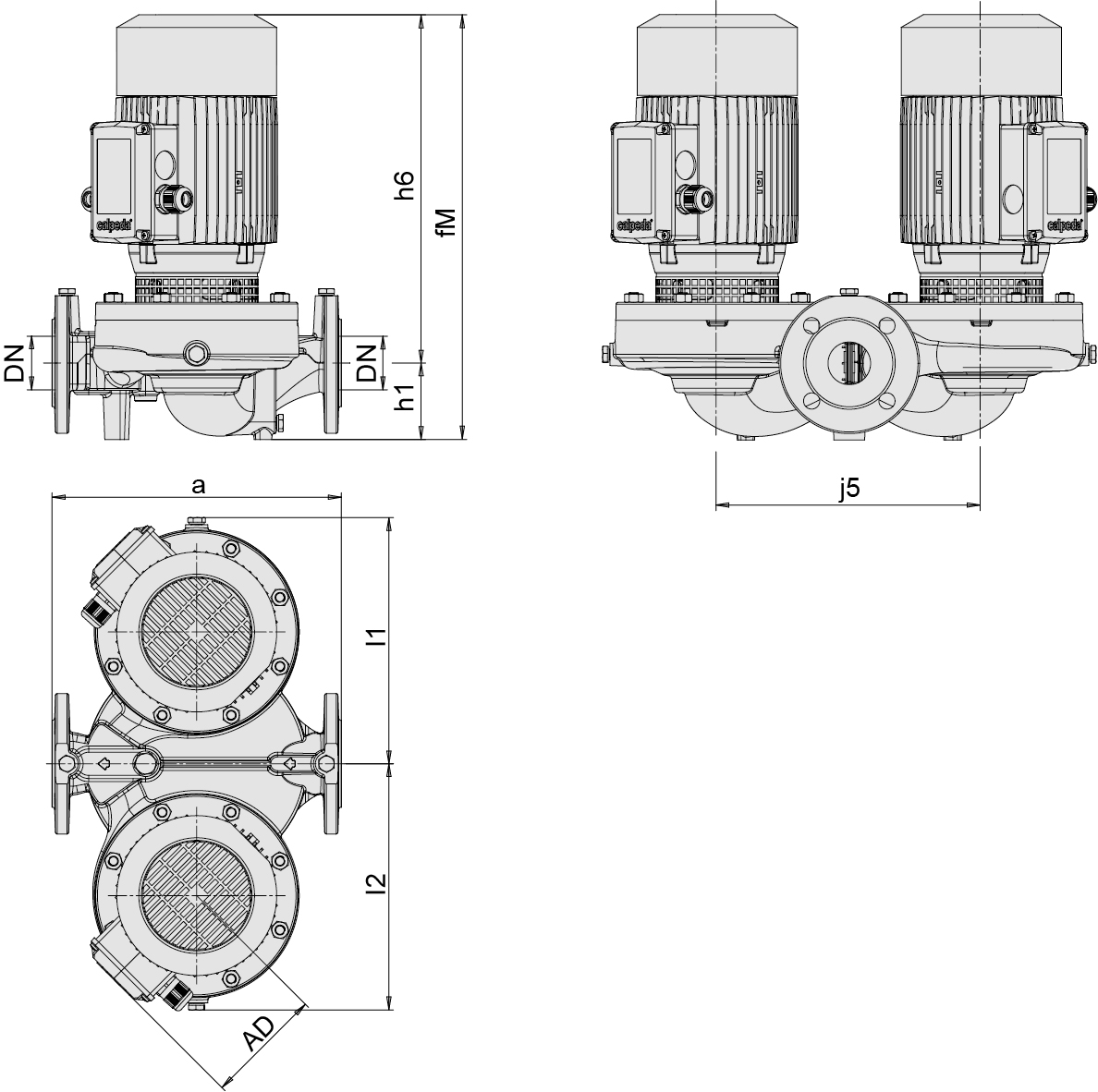

dn1: 65
dn2: 65
a: 340.00 mm
fM: 514.50 mm
l1: 303.50 mm
l2: 303.50 mm
h1: 105.00 mm
h6: 409.50 mm
j5: 310.00 mm
AD: 138.00 mm
Dimensiones En Mm
